【聚焦】技術強企，智慧賦能——月亮灣城市陽臺工程BIM智慧建造榮獲兩項國家級大獎

來源：原創文章發布時間：2021-10-12 瀏覽人次：5153

??? 兩項“國家級”大獎? ?

? ? ? ?技術強企目標的實現是推動鐘鑫公司高質量發展的重要抓手，圍繞”強技術”主線，鐘鑫人不斷奮進，敢于爭先，并頻創佳績。近日，漢陽市政鐘鑫公司負責建設的月亮灣城市陽臺工程BIM智慧建造榮獲第十二屆“創新杯”建筑信息模型應用大賽工程建設綜合BIM應用二等成果獎和第二屆工程建設行業BIM大賽市政公用類二等成果獎兩項國家級大獎！

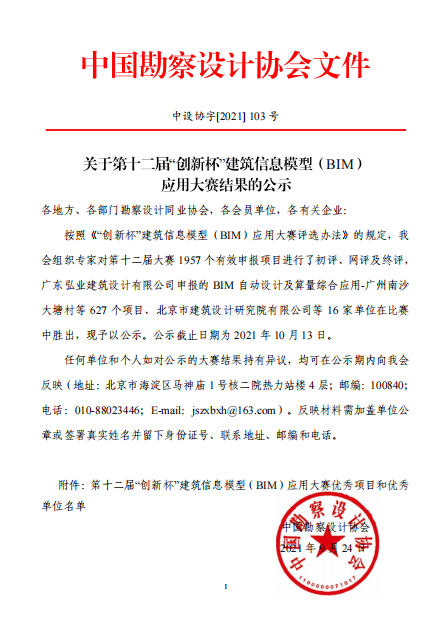

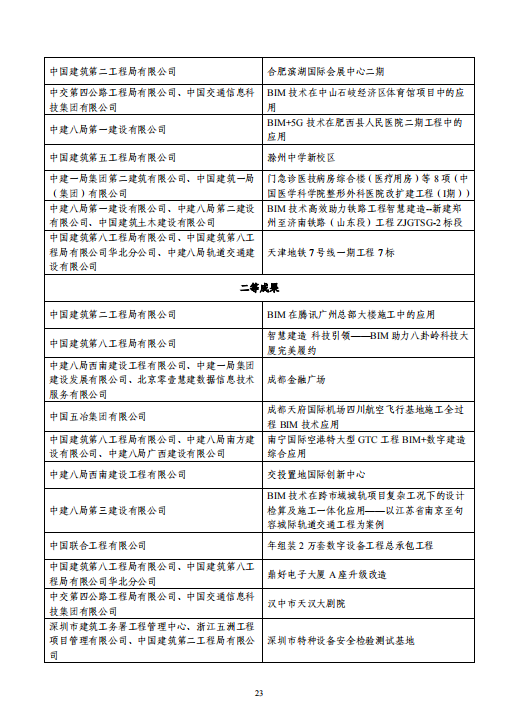

圖| 第十二屆“創新杯”建筑信息模型應用大賽工程建設綜合BIM應用二等成果獎

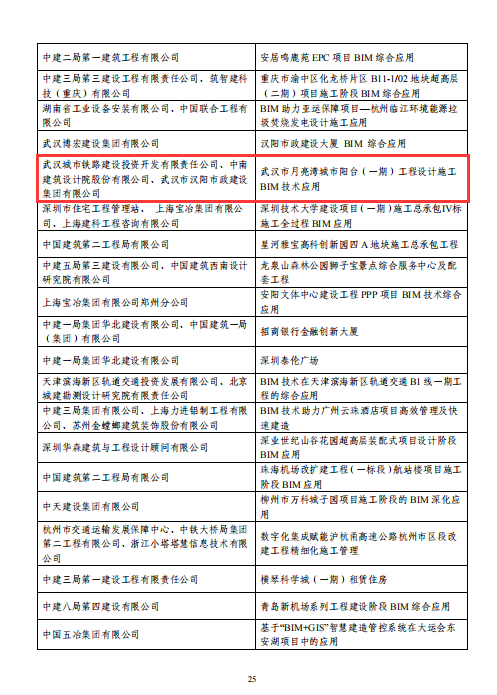

圖| 第二屆工程建設行業BIM大賽市政公用類二等成果獎

? ? ? ?作為國家高新技術企業，鐘鑫公司依托在建項目，實現對BIM技術的全過程應用、推廣和普及，并堅持以項目實際需求為出發點，通過不斷實踐和總結，持續完善和優化BIM技術應用體系和應用標準，深挖BIM技術應用價值，打造先進建造方式，為技術強企提供有力支撐！

月亮灣項目BIM技術運用亮點

，? ? 月亮灣城市陽臺工程項目應用BIM技術提升設計質量，降低施工過程變更率，提高建筑品質，并將BIM技術作為輔助施工管理的重要工具，深化設計，實現施工過程精細化管理。該項目將BIM技術應用貫穿始終，應用過程中涉及到多個BIM應用重難點，主要體現在設計、施工兩個階段。

設計階段BIM應用

①異形景觀臺階參數化重構

? ? ? ?景觀臺階整體造型復雜，曲線段類型尺寸各異，在保證不降低建筑景觀觀感的前提下，提高景觀臺階標準化程度。同時利用BIM模型創建人流疏散分析模型、視線分析模型、靜力分析模型對構筑物進行功能驗證、仿真模擬。

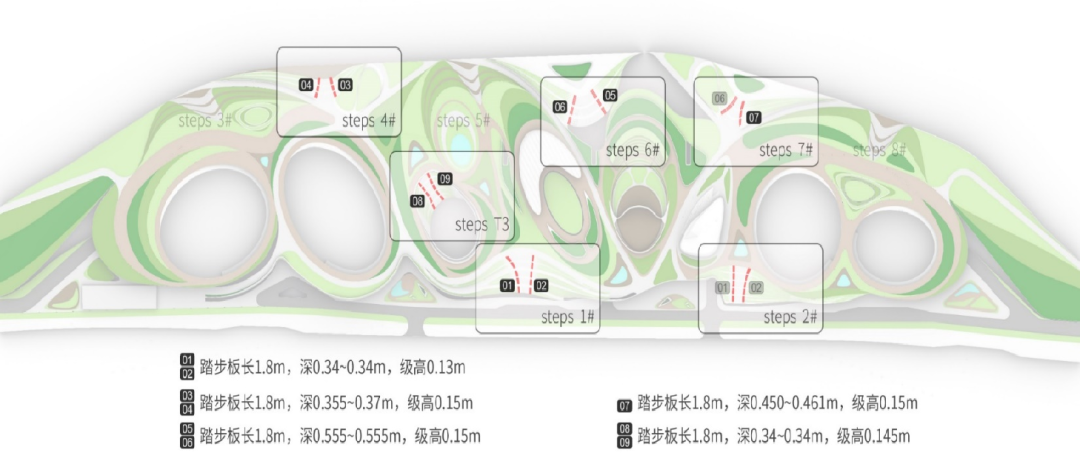

圖| 月亮灣異形景觀臺階分布示意圖

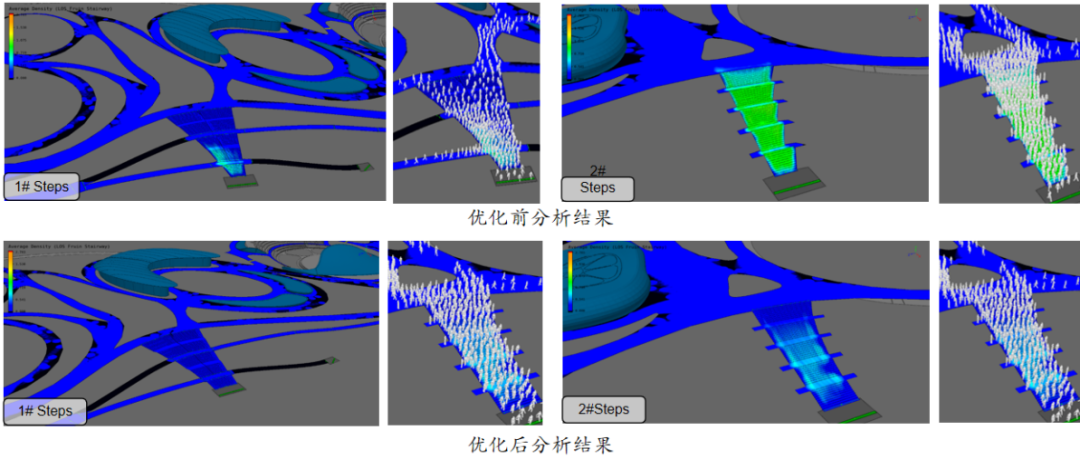

圖| 月亮灣異形景觀臺階優化前后對比圖

②索膜結構受力分析

? ? ?室外劇場結構采用空間三角形膜單元和空間直線索單元推導進行膜結構荷載分析和形態分析的有限元列式，利用結構受力分析進行節點安全性驗證。考慮結構幾何非線性，對索膜結構進行整體穩定性分析。

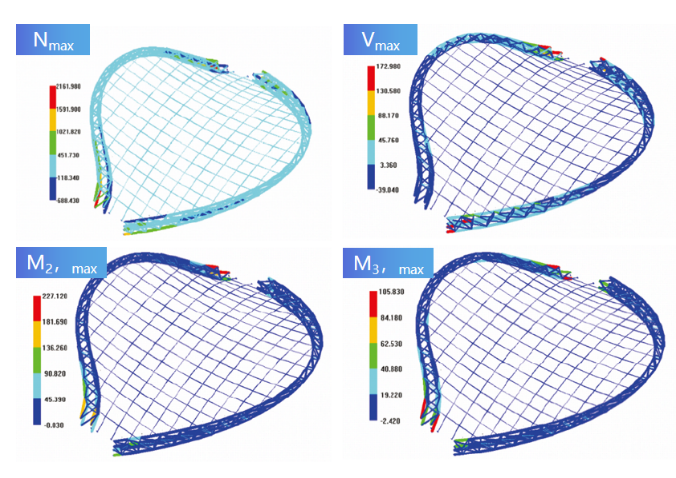

圖| 月亮灣索膜結構受力分析

施工階段BIM應用?…

①三維可視化應用

? ? ? ?項目部建立雙樣板制度，對排水溝、模板工程、混凝土工程等工藝較為重要的工序建立BIM 虛擬樣板，對防水施工、擋土墻、幕墻施工、平臺施工等特殊工藝建立BIM虛擬樣板+實體樣板，進行三維交底，以虛擬樣板指導實體樣板的建設，以此來保證施工的質量。

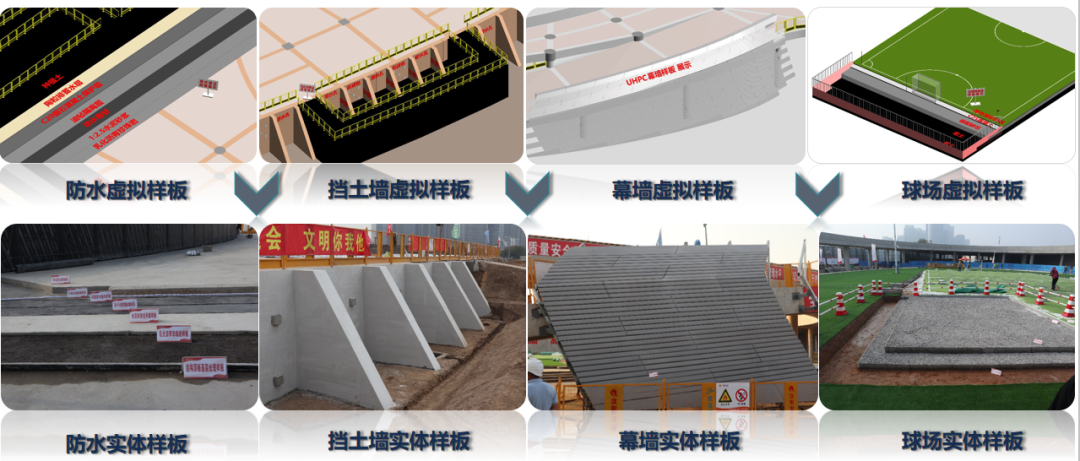

圖| 月亮灣項目雙樣板施行模型與樣板對比圖

②弧形管綜深化

? ? ? ?綜合考慮管線凈高、碰撞優化、檢修空間預留、施工便利性等因素，對弧形管段合理劃分，編制管線綜合方案，并輸出凈高分析色塊圖以及初步管綜模型，對模型進行細部調整及優化，將輸出管件及管道預制加工大樣圖，制定廠家預制加工，確保弧形區域管綜美觀。最后輸出平、立、剖、三軸測圖等深化圖紙，指導現場施工。

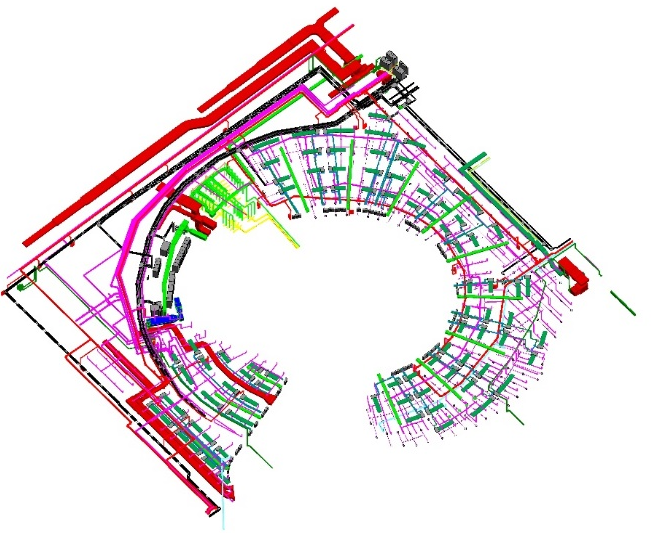

圖| 月亮灣項目商業區初步管綜圖

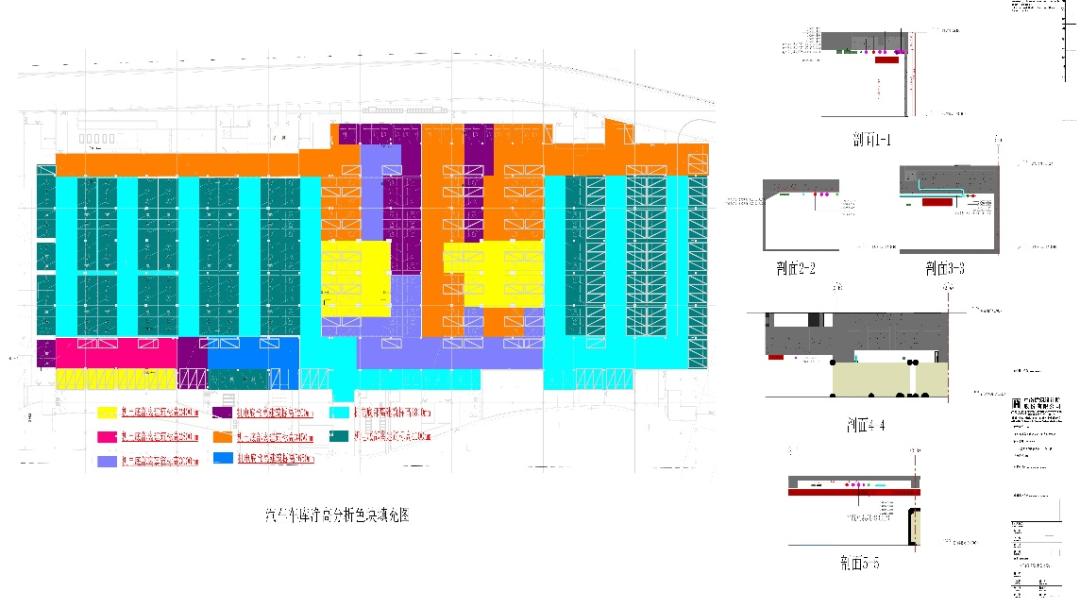

圖| 月亮灣項目凈高分析色塊圖及相關剖面圖

③索膜結構定位

? ? ? ?項目基于Rhino軟件，準確建立曲面膜結構，對曲面進行合理化拆分，同時利用網格系統輸出坐標點位，最后采用放樣機器人實現對模板的智能測量，提高了測量效率，節省了人力投入，確保了施工的準確性。

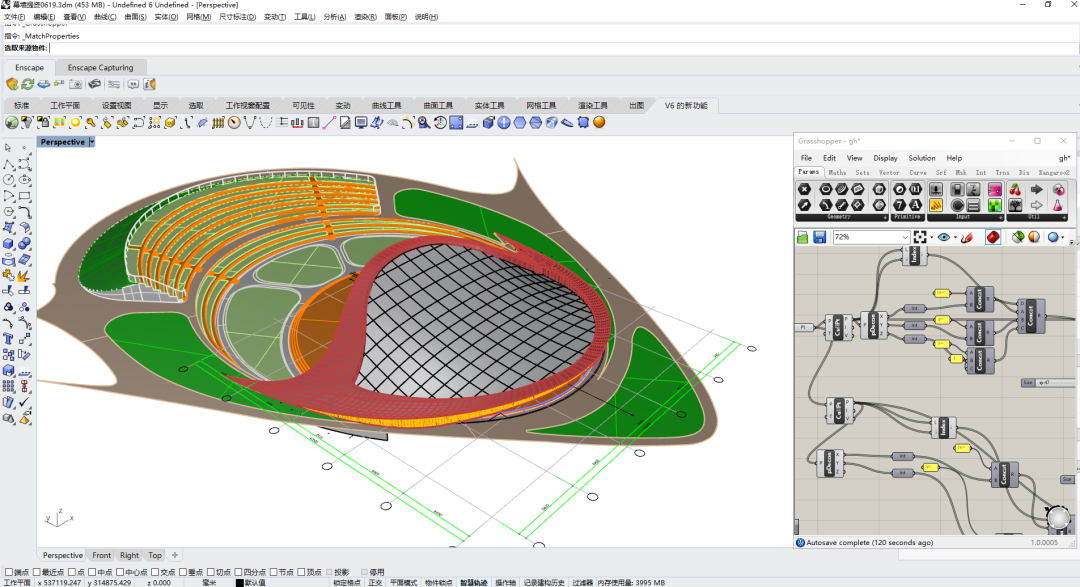

圖| 月亮灣室外劇場RHINO膜結構單元重建

? ? ? ?膜結構拱腳桿件沿膜曲面布置，線形較為復雜，且膜結構內部鋼筋密集；通過創建拱腳鋼筋模型，分析拱腳桿件、預埋件與鋼筋的碰撞關系，提前優化鋼筋排布，將問題解決在施工之前。

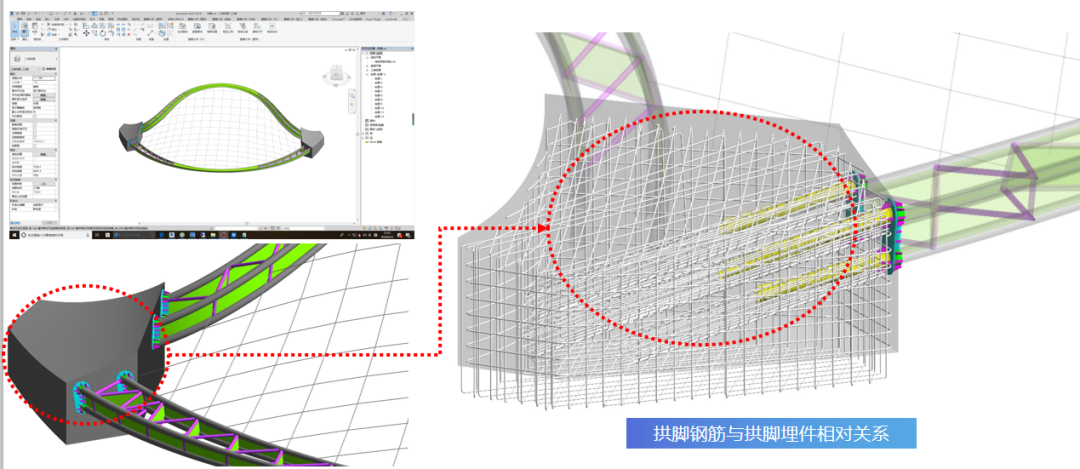

圖| 月亮灣室外劇場索膜結構鋼筋預排

④幕墻參數化施工

? ? ? ?對曲面幕墻UHPC面板單元進行重構，進一步減少了尺寸規格，優化龍骨間距及節點連接件，輸出龍骨安裝定位圖表，降低了施工難度。同時采取數據與實體單元相關聯，實現每個單元的參數信息查詢，為后期運營維護提供了可靠的數據基礎。

圖| 月亮灣UHPC幕墻犀牛電池組圖

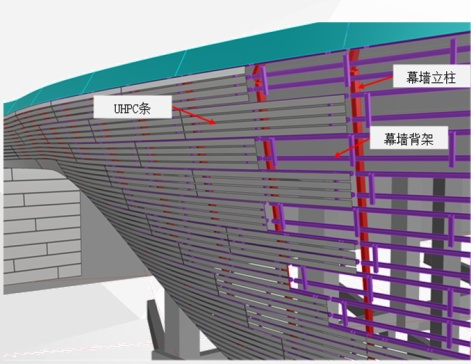

圖| 月亮灣UHPC幕墻三維模型圖

BIM技術“三步走”戰略

? ? ? ?目前，公司BIM技術進入快速發展期，在標準規范制定、專項人才培養和技術推廣運用方面給予極大支持，在BIM技術應用、推廣與實踐探索方面開展了大量工作，積累了豐富的經驗，逐步形成具有企業特色的BIM發展的“三步走”戰略。

? ? ? ?第一步，企業已經適應了原有的管理體系，很難輕易因為一些還不夠成熟的技術而進行大調整。利用BIM技術發揮其優勢，彌補企業信息化管理落地方案的缺口，通過互補，產生1加1大于2的效果，從現有的BIM模型中收集信息化管理平臺需要的數據。慢慢地，結合云、移動應用等技術實現兩個平臺的無縫對接，解決信息化管理的落地問題.

? ? ? ?第二步，舉辦一線技術人員BIM應用沙龍。分享介紹BIM技術應用經驗，分享技術人員的BIM應用案例，因為最貼近現場，最能解決項目中出現的問題。

? ? ? ? 第三步，制定企業BIM評價指標，指導BIM應用，量化BIM應用價值。對于企業人員的BIM應用能力很難進行考核，需要制定人員能力的考核體系，同時也可以對企業的BIM人才晉升、BIM培訓分類、BIM崗位劃分等內容進行規劃，從制度上保證企業內部BIM技術的正常運行和健康發展。

? ? ? ? 未來，公司將依據BIM發展“三步走”戰略，將BIM技術充分運用到智能化建設中，實現工程施工的模數化、標準化作業，同時，將以BIM模型為載體，使BIM協同平臺與施工過程中的進度、合同、成本、質量等信息集成，推動管理更加有效和精細，為技術強企持續助力。
